PROFIBUS DP:主站和從站之間采用輪循的通訊方式，主要應用于制
 造業自動化系統中單元級和現場級通信
 ? PROFIBUS PA:電源和通信數據通過總線并行傳輸，主要用于面向過
 程自動化系統中單元級和現場級通訊
 ? PROFIBUS FMS:定義了主站和主站之間的通訊模型，主要用于自動
 化系統中系統級和車間級的過程數據交換
 優勢
 ? 12M 的通信速率和可靠的通信質量 (海明距離=4)
 ? 適用多種通信介質 (電、光、紅外、導軌以及混合方式)
 ? 靈活的拓?fù)浣Y(jié)構，支持線型、樹型、環型結構以及冗余的通信模型
 ? 強大的通信功能，支持基于總線的驅動技術和符合IEC61508的總線
 安全通信技術
 ? 先進的網絡規模 (多支持126 個總線站，網絡規格可達90 公里)


PROFIBUS 網絡的構成
 1. PROFIBUS 主站(一類主站，必需)
 ? SIMATIC PLC
 ? SIMATIC WinAC 控制器
 ? 支持主站功能的通訊處理器
 ? IE / PB 鏈路模塊
 ? ET 200S / ET 200X 的主站模塊
 2. PROFIBUS 從站
 ? ET200 系列分布式I/O
 ? 支持DP 接口的傳動裝置
 ? 支持從站功能的通訊處理器
 ? 其它支持DP 接口的輸入、輸出或智能設備
 3. PROFIBUS 網絡部件
 ? 通信介質—電纜
 ? 總線部件—總線連接器、中繼器、耦合器、鏈路
 ? 網絡轉接器—串行通信、以太網、AS-i、EIB 系統
 4. 人機界面設備 (二類主站，可選)
 ? TP / OP 設備
 ? 經由通訊處理器連接到網絡的計算機及編程設備
 5. 工程及診斷工具
 ? 網絡配置、診斷工具
 ? 剝線工具


Profibus總線電纜6XV1 830-0EH10
 Profibus總線電纜6XV1 830-3EH10
 西門子總線連接器6ES7972-0BA41-0A0 35°無編程口總線連接器
西門子總線連接器6ES7972-0BB41-0A0 35°帶編程口總線連接器
西門子總線連接器6ES7972-0BA12-0A0 90°無編程口總線連接器
西門子總線連接器6ES7972-0BB12-0A0 90°帶編程口總線連接器
西門子總線連接器6ES7972-0BA50-0A0 90°無編程口快速總線連接器
西門子總線連接器6ES7972-0BB50-0A0 90°帶編程口快速總線連接器
西門子總線連接器6ES7972-0BA52-0A0 總線連接器
西門子總線連接器6ES7972-0BB52-0A0 總線連接器



【技術指標】
1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。
2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。
3、符合VDE 0472標準；B類試驗（IEC332.1）。
4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。
5、工作參數：單線傳輸大規格：1000m，加中繼器可延長至10000m

所有 PROFIBUS 總線電纜的特點：

因為雙屏蔽作用，這些電纜特別適合用于易受電磁干擾的工業環境中。
通過總線電纜外皮和總線端子上的接地端子，能實現系統范圍內的接地方案。
印有以米表示的標記

西門子進口網絡總線-總線連接器：
6XV1830-0AH10 PROFIBUS總線電纜
6XV1830-0EH10 PROFIBUS總線電纜
6XV1840-2AH10 profibus總線電纜
6XV1830-3EH10 profibus總線電纜
6XV1830-5FH10 profibus總線電纜


西門子DP總線連接器
6GK1 905-6AA00 快速剝線工具
6ES7 972-0BA50-0A0 快速連線網絡接頭（不帶編程口）
6ES7 972-0BB50-0A0 快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A0 90度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A0 90度網絡接頭（帶編程口）
6ES7 972-0BA41-0A0 35度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A0 35度網絡接頭（帶編程口）
6GK1 500-0EA02 無角度網絡接頭（不帶編程口）
6GK1 500-0FC00 無角度快速連線網絡接頭（不帶編程口）

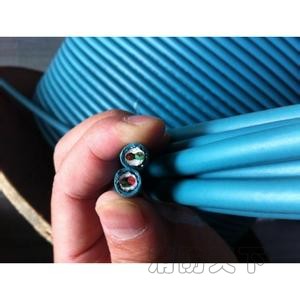

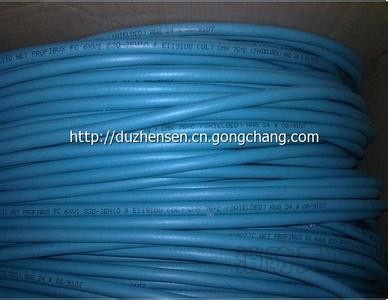

西門子PROFIBUS-DP總線電纜6XV1830-0EH10

參數如下：
導體: 裸銅絲,1*0.64mm
線芯顏色:  綠色-紅色
屏蔽層: 鋁塑帶+鍍錫銅絲編織
護套: PVC   3DRX  22X  02R
特性阻抗: 150Ω　　　　
直流電阻: 57.5Ω/km
工作溫度: -30℃到70℃之間
