S7-200 CPU將一個微處理器、一個集成電源和數字量I/O點集成在一個緊湊的封裝中，從而形成了一個功能強大的微型PLC， 在下載了程序之后，S7-200將保留所需的邏輯，用于監控應用程序中的輸入輸出設備。

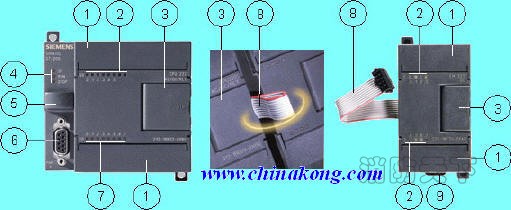

①I/O接線端子排；

②輸出 LED指示；

③前蓋：模式選擇開關（RUN/STOP）；模擬電位器；擴展端口（適用大部分CPU）

④狀態LED：系統錯誤/診斷（SF/DIAG）；RUN（運行）；STOP（停止）

⑤可選卡插槽：存儲卡；時鐘卡；電池卡

⑥通訊口

⑦輸入 LED指示

⑧擴展電纜

⑨用于裝上標準（DIN）導軌的夾片

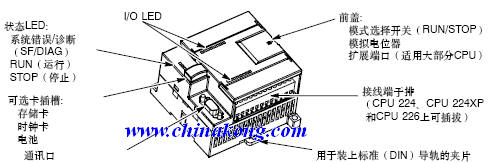

S7-200 CPU結構圖

編程方式

二、S7－200 PLC安裝

S7--200既可以安裝在控制柜背板上，也可以安裝在標準導軌上；既可以水裝，也可以垂直安裝

• S7-200按照慣例，在安源裝器件時，總是把產生高電壓和高電子噪聲設備與諸如S7--200這樣的低壓、邏輯型的設備分隔開。

• 在控制柜背板上安排S7--200時，應區分發熱裝置并把電子器件安排在控制柜中溫度較低的區域內。電子器件在高溫環境下工作會縮短其無故障時間。

• 要考慮控制柜背板的布線，避免將低壓信號線和通訊電纜與交流供電線和高能量、開關頻率很高的直流線路布置在一個線槽中。

• 在安排S7-200設備時，應留出接線和連接通訊電纜的足夠空間。當配置S7-200系統時，可以靈活地使用I/O擴展電纜。

• S7-200設備的設計應當采用自然的對流散熱方式，在器件的上方和下方都必須留有至少25mm的空間，以便于正常的散熱。前面板與背板的板間距離也應保持至少75mm。

1、DIN導軌安裝

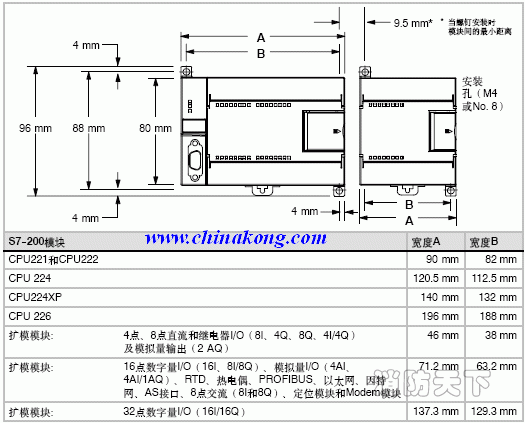

2、背板安裝

S7-200的CPU和擴展模塊都有安裝孔，可以很方便地安裝在背板上。

西門子S7-200PLC S7-200CN銷售訂貨型號大全：

S7-200CPU
6ES7 211-0AA23-0B0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0B0 CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0B8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0B8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0B8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0B8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0B8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP)
6ES7 214-2AS23-0B8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN)
6ES7 214-2BD23-0B8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0B8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0B8 CPU226 繼電器輸出,24輸入/16輸出
S7-200擴展模塊
6ES7 221-1BH22-0A8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0A8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-0HF22-0A0 EM231 8入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PC22-0A0 EM231 4入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 231-7PF22-0A0 EM231 8入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 232-0HD22-0A0 EM232 4出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX01-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
S7-200附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
6ES7 810-2CC03-0YX0 STEP 7-Micro/Win32 V4.0 包含SP6升級包

西門子S7-200PLC S7-200CN銷售訂貨型號大全：

S7-200CPU
6ES7 211-0AA23-0B0 CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0B0 CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0B8 CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0B8 CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0B8 CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0B8 CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0B8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP)
6ES7 214-2AS23-0B8 CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN)
6ES7 214-2BD23-0B8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0B8 CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0B8 CPU226 繼電器輸出,24輸入/16輸出
S7-200擴展模塊
6ES7 221-1BH22-0A8 EM221 16入 24VDC，開關量
6ES7 221-1BF22-0A8 EM221 8入 24VDC，開關量
6ES7 221-1EF22-0A0 EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0A8 EM222 8出 24VDC，開關量
6ES7 222-1EF22-0A0 EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0A8 EM222 8出 繼電器
6ES7 222-1BD22-0A0 EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0A0 EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0A8 EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0A8 EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0A8 EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0A8 EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0A8 EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0A8 EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0A8 EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0A8 EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0A8 EM231 4入*12位精度，模擬量
6ES7 231-0HF22-0A0 EM231 8入*12位精度，模擬量
6ES7 231-7PB22-0A8 EM231 2入*熱電阻，模擬量
6ES7 231-7PC22-0A0 EM231 4入*熱電阻，模擬量
6ES7 231-7PD22-0A8 EM231 4入*熱電偶，模擬量
6ES7 231-7PF22-0A0 EM231 8入*熱電偶，模擬量
6ES7 232-0HB22-0A8 EM232 2出*12位精度，模擬量
6ES7 232-0HD22-0A0 EM232 4出*12位精度，模擬量
6ES7 235-0KD22-0A8 EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0A0 EM277 PROFIBUS-DP接口模塊
6ES7 253-1AA22-0A0 EM253 位控模塊
6ES7 241-1AA22-0A0 EM241 調制解調器模塊
6GK7 243-1EX01-0E0 CP243-1 工業以太網模塊
6GK7 243-1GX00-0E0 CP243-1IT 工業以太網模塊
S7-200附件
6ES7 291-8GF23-0A0 MC291,新CPU22x存儲器盒,64K
6ES7 297-1AA23-0A0 CC292,CPU22x時鐘/日期電池盒
6ES7 291-8BA20-0A0 BC293,CPU22x電池盒
6ES7 290-6AA20-0A0 擴展電纜,I/O擴展,0.8米,CPU22x/EM
6ES7 901-3CB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,5-開關,5m
6ES7 901-3DB30-0A0 編程/通訊電纜,PC/PPI,帶光電隔離,USB接口，5-開關
6ES7 292-1AD20-0AA0 CPU22x/EM端子連接器塊,7個端子,可拆卸
6ES7 292-1AE20-0AA0 CPU22x/EM端子連接器塊,12個端子,可拆卸
6ES7 292-1AG20-0AA0 CPU22x/EM連接器塊,18個端子,可拆卸
6AV6 640-0AA00-0AX0 TD400C文本顯示器
6EP1 332-1SH31 專為S7－200 設計電源,24V/3.5A 可并聯5個
6ES7 810-2CC03-0YX0 STEP 7-Micro/Win32 V4.0 包含SP6升級包

西門子S7-200PLC產品簡介：

西門子S7-200PLC在實時模式下具有速度快，具有通訊功能和較高的生產力的特點。一致的模塊化設計促進了低性能定制產品的創造和可擴展性的解決方案。來自西門子的S7 - 200微型PLC可以被當作獨立的微型PLC解決方案或與其他控制器相結合使用。

應用領域

SIMATIC S7-200的應用領域從更換繼電器和接觸器一直擴展到在單機、網絡以及分布式配置中更復雜的自動化任務。S7-200也越來越多地提供了對以前曾由于經濟原因而開發的特殊電子設備的地區的進入。

優點
SIMATIC S7-200發揮統一而經濟的解決方案。整個系統的系列特點：
強大的性能，
優模塊化和開放式通訊。
結構緊湊小巧－狹小空間處任何應用的理想選擇
在所有CPU型號中的基本和高級功能，
大容量程序和數據存儲器
杰出的實時響應－在任何時候均可對整個過程進行完全控制，從而提高了質量、效率和安全性
易于使用STEP 7-Micro/WIN工程軟件－初學者和專家的理想選擇
集成的 R-S 485接口或者作為系統總線使用
極其快速和精確的操作順序和過程控制
通過時間中斷完整控制對時間要求嚴格的流程[2]

基本單元
S7-200系列PLC中可提供4種不同的基本型號的11種CPU供選擇使用.

擴展單元
S7-200系列PLC主要有6種擴展單元，它本身沒有CPU，只能與基本單元相連接使用，用于擴展I/O點數.

編程器
PLC在正式運行時，不需要編程器。編程器主要用來進行用戶程序的編制、存儲和管理等，并將用戶程序送入PLC中，在調試過程中，進行監控和故障檢測。S7-200系列PLC可采用多種編程器，一般可分為簡易型和智能型。
簡易型編程器是袖珍型的，簡單實用，價格低廉，是一種很好的現場編程及監測工具，但顯示功能較差，只能用指令表方式輸入，使用不夠方便。智能型編程器采用計算機進行編程操作，將專用的編程軟件裝入計算機內，可直接采用梯形圖語言編程，實現在線監測，非常直觀，且功能強大，S7-200系列PLC的專用編程軟件為STEP7-Micro/WIN。
程序存儲卡
為了保證程序及重要參數的安全，一般小型PLC設有外接EEPROM卡盒接口，通過該接口可以將卡盒的內容寫入PLC，也可將PLC內的程序及重要參數傳到外接EEPROM卡盒內作為備份。程序存儲卡EEPROM有6ES
7291-8GC00-0A0和6ES 7291-8GD00-0A0兩種，程序容量分別為8K和16K程序步。

寫入器
寫入器的功能是實現PLC和EPROM之間的程序傳送，是將PLC中RAM區的程序通過寫入器固化到程序存儲卡中，或?qū)LC中程序存儲卡中的程序通過寫入器傳送到RAM區。

文本顯示器
文本顯示器TD200/TD400C不僅是一個用于顯示系統信息的顯示設備，還可以作為控制單元對某個量的數值進行修改，或直接設置輸入/輸出量。文本信息的顯示用選擇/確認的方法，多可顯示80條信息，每條信息多4個變量的狀態。過程參數可在顯示器上顯示，并可以隨時修改。TD200/TD400C面板上的8個可編程序的功能鍵，每個都分配了一個存儲器位，這些功能鍵在啟動和測試系統時，可以進行參數設置和診斷。
