S7-200 CPU的技術指標

6XV1830-0EH10PROFIBUS通訊電纜
6ES7 972-0BA52-0A0快速連線網絡接頭（不帶編程口）
6ES7 972-0BB52-0A0快速連線網絡接頭（帶編程口）
6ES7 972-0BA12-0A090度網絡接頭（不帶編程口）
6ES7 972-0BB12-0A090度網絡接頭（帶編程口）
6ES7 972-0BA41-0A035度網絡接頭（不帶編程口）
6ES7 972-0BB41-0A035度網絡接頭（帶編程口）
6GK1 500-0EA02無角度網絡接頭（不帶編程口）
6GK1 500-0FC10無角度快速連線網絡接頭（不帶編程口）

下列緊湊型CPU 可以提供： CPU 312C，具有集成數字量 I/O 以及集成計數器功能的緊湊型 CPU CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數器功能的緊湊型 CPU CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數器功能的緊湊型 CPU CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU 下列技術型CPU 可以提供： CPU 315T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有中/高要求、同時需要對8個軸進行常規運動控制的工廠。 CPU 317T-2 DP，用于使用 PROFIBUS DP進行分布式組態、對程序量有高要求、又必須同時能夠處理運動控制任務的工廠

西門子中國總代理電機概述 少有：西門子電機產品系列 使用西門子電機，可實現高的效率等級。西門子電機系統涵蓋整個同步和異步技術系列：從標準電機系統，用于運動控制應用的伺服電機（包括直線電機和力矩電機），到防爆電機，再到高壓電機、直流電機和客制化電機系統。 西門子其它驅動技術：西門子提供的驅動技術系列產品在全球可謂無與倫比，除電機產品系列外，包括減速電機、減速器、聯軸器、西門變頻器SINAMICS（低壓變頻器、中壓變頻器、直流變頻器）系列，以及運動控制系統 SIMOTION等，涵蓋所有扭矩范圍、性能等級和電壓等級。 西門子伺服電機是適用各種應用的優秀解決方案 客戶的口碑是選擇西門子系統的有力佐證：西門子永磁伺服電機可實現優秀的動態定位和精確的運動控制序列，而豐富的西門子伺服電機產品結構緊湊，可實現卓越的動態特性和運行效率。性能等級全，安裝規格多樣，是您的不二之選

	產品編號 / 產品說明		目錄價格 / 您的價格
		6ES7212-1AE40-0B0 SIMATIC S7-1200, firmare V4.0,CPU 1212C DC/DC/DC,8輸入/6輸出,集成2AI	顯示價格
		6ES7212-1BE40-0B0 SIMATIC S7-1200, firmare V4.0,CPU 1212C AC/DC/Rly,8輸入/6輸出,集成2AI	顯示價格
		6ES7212-1HE40-0B0 SIMATIC S7-1200, firmare V4.0,CPU 1212C DC/DC/Rly,8輸入/6輸出,集成2AI	顯示價格





根據繼電器電路圖設計梯形圖的基本方法

在分析PLC控制系統的功能時，可以將它想象成一個繼電器控制系統中的控制箱，其外部接線圖描述了這個控制箱的外部接線，梯形圖是這個控制箱的內部“線路圖”，梯形圖中的輸入繼電器和輸出繼電器是這個控制箱與外部世界聯系的“接口繼電器”，這樣就可以用分析繼電器電路圖的方法來分析PLC控制系統。在分析時可以將梯形圖中輸入繼電器的觸點想象成對應的外部輸入器件的觸點或電路，將輸出繼電器的線圈想象成對應的外部負載的線圈。外部負載的線圈除了受梯形圖的控制外，還可能受外部觸點的控制。

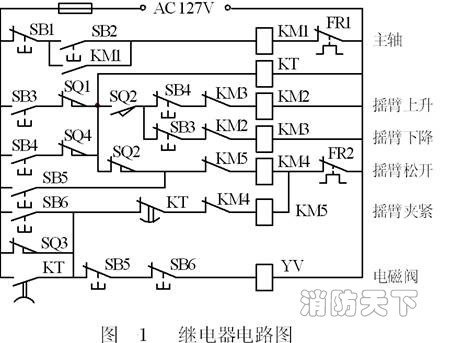

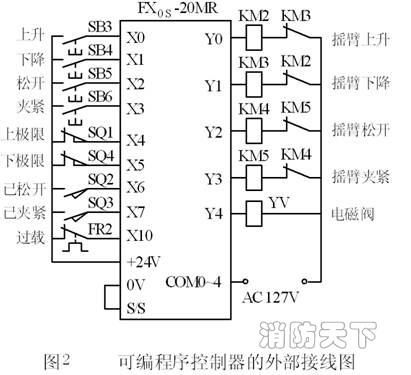

   圖1是某搖臂鉆床的繼電器控制電路原理圖。鉆床的主軸電機用接觸器KM1控制，搖臂的升降電機用KM2和KM3控制，立柱的松開和夾緊電機用KM4和KM5控制。圖2和圖4-16是實現具有相同功能的PLC的外部接線圖和梯形圖。

   將繼電器電路圖轉換為功能相同的PLC的外部接線圖和梯形圖的步驟如下：

了解和熟悉被控設備的工藝過程和機械的動作情況，根據繼電器電路圖分析和掌握控制系統的工作原理，這樣才能做到在設計和調試控制系統時心中有數。

2 )確定PLC的輸入信號和輸出負載，畫出PLC的外部接線圖。

 繼電器電路圖中的交流接觸器和電磁閥等執行機構用PLC的輸出繼電器來控制，它們的線圈接在PLC的輸出端。按鈕、控制開關、限位開關、接近開關等用給PLC提供控制合作和反饋信號，它們的觸點接在PLC的輸入端。繼電路圖中的中間繼電器和時間繼電器的功能用PLC內部的輔助繼電器和定時器來完成，它們與PLC的輸入繼電器和輸出繼電器無關。



   畫出PLC的外部接線圖后，同時也確定了PLC的各輸入信號和輸出負載對應的輸入繼電器和輸出繼電器的元件號。例如圖2中控制搖臂上升的按鈕SB3接在PLC的X0輸入端子上，該控制信號在梯形圖中對應的輸入繼電器的元件號X0。在梯形圖中，可以將X0的觸點想象為SB3的觸點。

3)確定與繼電器電路圖的中間繼電器、時間繼電路對應的梯形圖中的輔助繼電器（M）和定時器（T）的元件號。

第2步和第3步建立了繼電器電路圖中的元件和梯形圖中的元件號之間的對應關系。為梯形圖的設計打下了基礎。

4)根據上述對應關系畫出梯形圖。

S7-200 CPU的技術指標



產品信息

本機集成8輸入/6輸出共14個數字量I/O點?？蛇B接2個擴展模塊。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。

本機集成14輸入/10輸出共24個數字量I/O點?？蛇B接7個擴展模塊，大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。

本機集成14輸入/10輸出共24個數字量I/O點，2輸入/1輸出共3個模擬量I/O點，可連接7個擴展模塊，大擴展值至168路數字量I/O點或38路模擬量I/O點。20K字節程序和數據存儲空間，6個獨立的高速計數器（100KHz），2個100KHz的高速脈沖輸出，2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。本機還新增多種功能，如內置模擬量I/O,位控特性，自整定PID功能，線性斜坡脈沖指令，診斷LED，數據記錄及配方功能等。是具有模擬量I/O和強大控制能力的新型CPU。

本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能?？赏耆m應于一些復雜的中小型控制系
