(SIEMENS)上海非俗工控自動化設備有限公司（西門子分銷商）
聯系人：瞿章明（銷售工程師）
聯系手機：132 1743 0013 （24小時服務熱線）
商務QQ ：275 0130 146
微信：132 1743 0013
地址（ Add ）：上海市松江區海立華亭5幢

1、交流變頻器 MICROMASTER系列：MM、MM420、MM430、MM440、ECO

MIDASTER系列：MDV

6SE70系列（FC、VC、SC）

2、全數字直流調速裝置 6RA23、6RA24、6RA28、6RA70 系列

SIEMENS 數控伺服

1、840D、802S/C、802SL、828D 801D ：6FC5210,6FC6247,6FC5357,6FC5211,6FC5200,6FC5510,

2、伺服驅動 ： 6SN1123,6SN1145,6SN1146,6SN1118,6SN1110,6SN1124,6SN1125,6SN1128

代理銷售西門子工控產品，小型PLC，中型PLC，大型PLC

觸摸屏系列：TP,KTP,MP,OP,Smart,15寸，12寸，10寸，9寸，8寸，7寸，6寸，5.6寸，3寸，彩色，單色。

電纜系列：紫色電纜，藍色電纜，綠色電纜，DP電纜，DP拖纜，DP網線。

接頭系列：35角度，90角度，180角度，帶編程口，不帶編程口

數控系列：MCU主板，808D,820D,820S,820C,828D,840D,810D,802D，數控面板。

變頻器系列：大型MM440，中型MM430，小型MM420

ta-ke-src="http://img5.imgtn.bdimg.com/it/u=3197759095,3190283618&fm=21&gp=0.jpg" alt="" />

西門子：LOGO，SITOP電源，WCC軟件，ET200S， 6SE70變頻，

6ES7 972-0CB20-0A0 USB接口編程適配器（USB接口編程電纜）

6ES7 972-0CB35-0A0 TS適配器II 用于調制解調器遠程服務

6ES7 972-0CC35-0A0 TS適配器II 用于ISDN 遠程服務

6GK1 561-1AA01 CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)

6GK1 551-2AA00 CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用，32BIT)

6GK1 561-3AA01 CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)

6GK1 561-3FA00 CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站

6GK1 561-4AA01 CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6GK1 561-4FA00 CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

6XV1 830-0EH10 PROFIBUS通訊電纜

6XV1 820-5AH10 光纖電纜(米)

ta-ke-src="http://www.cqzaitu.com/file/upload/201805/22/18-12-57-47-18341.jpg" alt="" />

6XV1 820-5BH50 光纖電纜含BFOC (5米)

6XV1 820-5BT10 光纖電纜含BFOC (100米)

6GK1 901-0DA20-0AA0 BFOC接頭（每包20只）

6ES7 901-0BF00-0AA0 5米MPI電纜

6ES7 901-1BF00-0A0 RS232電纜

6ES7312-1AE13-0AB0 CPU312，32K內存

6ES7312-5BE03-0AB0 CPU312C，32K內存 10DI/6DO

6ES7313-5BF03-0AB0 CPU313C，64K內存 24DI/16DO / 4AI/2AO

6ES7313-6BF03-0AB0 CPU313C-2PTP，64K內存 16DI/16DO

6ES7313-6CF03-0AB0 CPU313C-2DP，64K內存 16DI/16DO

6ES7314-1AG13-0AB0 CPU314,96K內存

6ES7314-6BG03-0AB0 CPU314C-2PTP 96K內存 24DI/16DO / 4AI/2AO

6ES7314-6CG03-0AB0 CPU314C-2DP 96K內存 24DI/16DO / 4AI/2AO

6ES7315-2AG10-0AB0 CPU315-2DP, 128K內存

6ES7315-2EH13-0AB0 CPU315-2 PN/DP, 256K內存

6ES7317-2AJ10-0AB0 CPU317-2DP,512K內存

6ES7317-2EK13-0AB0 CPU317-2 PN/DP,1MB內存

6ES7318-3EL00-0AB0 CPU319-3 PN/DP,1.4M內存

6ES7211-0AA23-0B0 CPU221 DC/DC/DC,6輸入/4輸出

6ES7211-0BA23-0B0 CPU221 繼電器輸出,6輸入/4輸出

6ES7212-1AB23-0B8 CPU222 DC/DC/DC,8輸入/6輸出

6ES7212-1BB23-0B8 CPU222 繼電器輸出,8輸入/6輸出

6ES7214-1AD23-0B8 CPU224 DC/DC/DC,14輸入/10輸出

6ES7214-1BD23-0B8 CPU224 繼電器輸出,14輸入/10輸出

6ES7214-2AD23-0B8 CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO

6ES7214-2BD23-0B8 CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO

6ES7216-2AD23-0B8 CPU226 DC/DC/DC,24輸入/16輸出

6ES7216-2BD23-0B8 CPU226 繼電器輸出,24輸入/16輸出

節省編程設備和 HMI 操作與監控設備以及 S7 控制器之間的通訊連接成本。

To the top of the page

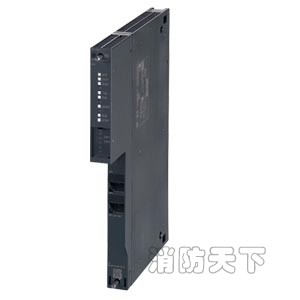

CP 443-1Advanced：帶千兆級聯和板載 4 端口交換接口的電源系列

除了 CP 443-1 所具備的工業特性之外，CP 443-1 Advanced 還通過 E-Mail、基于 http 的診斷和可自行建立的網頁等 IT 功能為維護和質量保證提供理想的支持。諸如 FTP 通訊的互聯網功能甚至能夠直接連接 ERP 層，無需附加網關。 CP 通過兩個獨立的接口適用于分離控制層和現場層之間的網絡，例如負載耦合。第二個接口上集成的 4 端口交換機尤其適合于構建小型網絡，例如連接 PROFINET I/O 設備。由此，CP 為 S7-400 通過 PROFINET 的現場層和控制層之間建立了連接。

Area of application

不同性能范圍的標準 CPU 可用于 SIMATIC S7-400：

CPU 412-1 和 CPU 412-2:
用于中等性能范圍的小型設備。

CPU 414-2, CPU 414-3, CPU 414-3 PN/DP:
用于具有對編程、處理速度和通訊有額外要求的中型設備。

CPU 416-2, CPU 416-3, CPU 416-3 PN/DP:
滿足高端性能要求。

CPU 417-4 DP:
滿足高端的性能要求。

PS405 電源模塊備用電池：6ES7971-0BA00

6ES7405-0DA02-0AA0

SIMATIC S7-400，電源PS 405：4A，24/48/60V DC，5V DC/4A，ATEXAPPROBATIONIDENTIFICATION

6ES7405-0KA02-0AA0

SIMATIC S7-400，PS 405 電源，寬范圍10A，24/48/60V DC，5V/10A DC，ATEX APPROBATION IDENTIFICATION

6ES7405-0KR02-0AA0

SIMATIC S7-400，電源PS 405：10A，寬范圍，24/48/60V DC，DC，5V DC/10A，冗余使用，ATEX APPROBATIONIDENTIFICATION

6ES7405-0RA02-0AA0

SIMATIC S7-400，電源PS 405：20A，寬范圍，24/48/60V DC，5V DC/20A，ATEXAPPROBATIONIDENTIFICATION

PS407 電源模塊

6ES7407-0DA02-0AA0

ASIMATIC S7-400，電源PS407：4A，寬范圍，120/230V UC，5V DC/4A

6ES7407-0KA02-0AA0

SIMATIC S7-400，電源PS407：10A，寬范圍，120/230V UC，5V DC/10A

6ES7407-0KR02-0AA0

SIMATIC S7-400，電源PS407；10A，寬范圍，120/230V UC，5V DC/10A，冗余使用

6ES7407-0RA02-0AA0

SIMATIC S7-400，電源PS407，20A，寬范圍，120/230V UC，5V DC/20A

數字量模塊的特性

下表總結了數字量模塊的基本特性。這些概況的信息可以幫助您選擇符合要求的模塊。

列表: 數字量輸入模塊：特性概述

特性	SM 421； DI 32xDC 24 V (-1BL0x-)	SM 421； DI 16xDC 24 V (-7BH0x-)		SM 421； DI 16xAC 120 V (-5EH00-)		SM 421； DI 16xUC 24/60 V (-7DH00-)		SM 421； DI 16xUC 120/230 V (-1FH00-)	SM 421； DI 16xUC 120/230 V (-1FH20-)
輸入點數	32 DI；按每組32個 隔離	16 DI；按每組8個 隔離		16 DI；按每組1個 隔離		16 DI；按每組1個 隔離		16 DI；按每組4個 隔離	16 DI；按每組4個 隔離	32 DI；按每組8個 隔離
額定輸入電壓	24 VDC	24 VDC		120 VAC		24至60 VUC		120 VAC / 230 VDC	120/230 VUC	120 VAC/DC
適用于...	開關；2線接近開關(BERO)
可組態 診斷	否		是	否	可以		否		否	否
診斷中斷	否		可以	否	可以		否		否	否
邊沿變換時產生硬件中斷：	否		可以	否	可以		否		否	否
可調整輸入延遲	否		可以	否	可以		否		否	否
替換值輸出	-		可以	-	-		-		-	-
特殊特性	高包裝密度		快速且具有中斷功能	通道特定隔離	中斷功能，具有低可變電壓		用于高可變電壓		用于高可變電壓輸入特性曲線符合IEC 61131-2	高包裝密度

列表: 數字量輸出模塊：特性概述

特性	SM 422; DO 16xDC 24 V/2 A (-1BH1x)	SM 422; DO 16xDC 20-125 V/ 1.5 A (-5EH10)	SM 422; DO 32xDC 24 V/0.5 A (-1BL00)	SM 422; DO 32xDC 24 V/0.5 A (-7BL00)	SM 422; DO 8xAC 120/230 V/ 5 A (-1FF00)	SM 422; DO 16xAC 120/230 V/ 2 A (-1FH00)
輸出數	16 DO；按每組8個隔離	16 DO；按每組8個隔離，帶反極性保護	32 DO；按每組32個 隔離	32 DO；按每組8個 隔離	8 DO；按每組1個隔離	16 DO；按每組4個 隔離	16 DO；按每組1個 隔離
輸出電流	2 A	1.5 A	0.5 A	0.5 A	5 A	2 A	2 A
額定負載電壓	24 VDC	20到125 VDC	24 VDC	24 VDC	120/230 VAC	120/230 VAC	20到120 VAC
可組態 診斷	否	是	否	是	否	否	是
診斷中斷	否	是	否	是	否	否	是
替換值輸出	否	是	否	是	否	否	是
特殊特性	用于高電流	用于可變電壓	高包裝密度	特別快且具有中斷功能	用于高電流，帶通道特定隔離	-	用于可變電流，帶通道特定隔離

列表: 繼電器輸出模塊：特性概述

特性	SM 422；DO 16 x UC 30/230 V/Rel。 5 A (-1HH00)
輸出數	16點輸出，按每組8個隔離
負載電壓	125 VDC 230 VAC
特殊特性	-

特性

SM 422；DO 16 x UC 30/230 V/Rel。 5 A

(-1HH00)

輸出數

16點輸出，按每組8個隔離

負載電壓

125 VDC

230 VAC

特殊特性

接口模塊的共性

功能

將一個或多個擴展機架(ER)連接到中央機架(CR)時，需要使用接口模塊(一個發送IM和一個接收IM)。此組態在安裝手冊中進行說明。

組態

必須始終同時使用成對的接口模塊。在CR中插入發送模塊(發送IM)時，需同時將相應的接收模塊(接收IM)插在串聯的ER中。

列表: S7-400的接口模塊

成對接口	應用領域
IM 460-0 IM 461-0	發送IM用于本地鏈接，無PS傳輸；帶有通訊總線接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線
IM 460-1 IM 461-1	發送IM用于進行電源傳送的本地鏈接；不帶通訊總線接收IM用于進行電源傳送的本地鏈接；不帶通訊總線
IM 460-3 IM 461-3	發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線
IM 460-4 IM 461-4	發送IM用于長達605 m的遠程鏈接；不帶通訊總線接收IM用于長達605 m的遠程鏈接；不帶通訊總線

成對接口

應用領域

IM 460-0

IM 461-0

發送IM用于本地鏈接，無PS傳輸；帶有通訊總線

接收IM用于不進行電源傳送的本地鏈接；帶有通訊總線

IM 460-1

IM 461-1

發送IM用于進行電源傳送的本地鏈接；不帶通訊總線

接收IM用于進行電源傳送的本地鏈接；不帶通訊總線

IM 460-3

IM 461-3

發送IM用于長達102.25 m的遠程鏈接；帶有通訊總線

接收IM用于長達102.25 m的遠程鏈接；帶有通訊總線

IM 460-4

IM 461-4

發送IM用于長達605 m的遠程鏈接；不帶通訊總線

接收IM用于長達605 m的遠程鏈接；不帶通訊總線

連接概述

請注意后面第二節中的連接規則。

列表: 連接概述

	本地連接		遠程連接
發送IM	460-0	460-1	460-3	460-4
接收IM	461-0	461-1	461-3	461-4
每個線路可連接的大EM數目	4	1	4	4
遠距離	5 m	1.5 m	102.25 m	605 m
電壓傳輸	否	是	否	否
每個接口傳輸?shù)拇箅娏?/span>	-	5 A	-	-
通訊總線傳輸	是	否	是	否

這種存取方式稱為“字節·位”尋址方式。

（2）“字節”存取方式：輸入字節IB3（Byte）由I3.0~I3.7這8位組成。

（3）“字”存取方式：相鄰的兩個字節組成一個字，一個字中的兩個字節的地址必須連續，且低位字節在一個字中應該是高8位，高位字節在一個字中應該是低8位。IW14表示由IB14和IB15組成的1個字，IW14中的I為區域標識符，W表示字（Word），14為起始字節的地址。IW14中的IB14應該是高8位，IB15應該是低8位。

（4）“雙字”存取方式：相鄰的四個字節表示一個雙字，四個字節的地址必須連續。低位字節在一個雙字中應該是高8位。ID12表示由IB12~IB15組成的雙字，I為區域標識符，D表示存取雙字（Double Word），12為起始字節的地址。ID12中的IB12應該是高8位，IB15應該是低8位。
