除了 CP 443-1 所具備的工業特性之外，CP 443-1 Advanced 還通過 E-Mail、基于 http 的診斷和可自行建立的網頁等 IT 功能為維護和質量保證提供理想的支持。諸如 FTP 通訊的互聯網功能甚至能夠直接連接 ERP 層，無需附加網關。 CP 通過兩個獨立的接口適用于分離控制層和現場層之間的網絡，例如負載耦合。第二個接口上集成的 4 端口交換機尤其適合于構建小型網絡，例如連接 PROFINET I/O 設備。由此，CP 為 S7-400 通過 PROFINET 的現場層和控制層之間建立了連接。

• 功能強大的處理器：
  CPU 執行每條二進制指令時間僅為 0.045μs 。
• CPU 414-2: 1 MB RAM (其中，程序和數據各使用 512 KB);
  CPU 414-3: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
  CPU 414-3 PN/DP: 2.8 MB RAM (其中，程序和數據各使用 1.4 MB);
  快速 RAM 用于執行部分用戶程序
• 靈活擴展：
  高 131072 個數字量以及 81932 個模擬量輸入/輸出。
• MPI多點接口：
  通過 MPI，可將多 32 個站連成簡單網絡，數據傳輸速率高達 12 Mbit/s。CPU 可與通訊總線（C 總線）和 MPI 的站之間建立多 32 個連接。
• 模式選擇開關：
  波動開關設計。
• 診斷緩沖區：
  后的故障和中斷事件保存在一個環形緩沖器中，用于進行診斷。 可以對輸入數目進行設定。
• 實時時鐘：
  日期和時間附加在 CPU 的診斷消息后面
• 存儲卡:
  用于擴展內置的裝載存儲器。 存儲在裝載存儲器中的信息包括S7-400參數數據以及程序，因此需要2倍的存儲空間。 其結果是：
  • 內置的裝載存儲器不能滿足大程序量的要求，因此需要存儲卡。 可使用 RAM 和 FEPROM 卡。
• PROFIBUS-DP 接口和組合的MPI/DP 接口：
  通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程).
  組合式配置： SIMATIC S5和SIMATIC S7可以作為PROFIBUS主站符合EN 50 170規范。

• CPU 414-3 和 CPU 414-3 PN/DP 還包括：

• 附加模塊插槽：
  可用IF 964-DP 接口子模板進行連接到PROFIBUS DP主站系統中。

• CPU 414-3 PN/DP 另外包括：

• PROFINET 接口，帶 2 個端口（交換機）：
  • PROFINET I/O，可連接 256 個 IO 設備
  • PROFINET CBA

• Functions

• 塊保護：
  用戶程序使用密碼保護，可防止非法訪問。
• 集成的 HMI 服務：
  用戶只能用HMI設備指定數據源地址和數據目標地址，此后系統將自動地進行數據傳輸。
• 集成的通訊功能:
  • PG/OP 通訊
  • 共享數據通訊
  • S7 標準通訊
  • S7 通訊

• CPU 414-3 PN/DP 其它：

• 在TCP/IP、UDP和ISO-on-TCP (RFC1006)上實現開放的通訊
• 在基于組件的自動化 (CBA) 中實現分布式智能系統 (PROFINET)
• 通過集成的 Web 服務器而獲得附加診斷功能
• 通過網絡進行固件更新

• 可以參數化的屬性

  可使用 STEP 7 工具“Hardware Configuration”對 S7-400（包括 CPU）的性能和響應進行編程，如：

• MPI多點接口：
  • 站地址定義
  • 啟動/循環行為
  • 大循環時間和通訊負荷的規定
• 地址分配：
  I/O 模塊的編址
• 保持范圍：
  定義保持性位存儲器、計數器、定時器和時鐘存儲器。
• 過程映像、局部數據的大小
• 診斷緩存區的長度
• 保護級：
  程序和數據訪問授權的定義
• 系統診斷：
  確定診斷信息的處理方法和范圍
• 實時中斷:
  設定周期

• CPU 414-3 PN/DP 其它：

• PROFINET Interface
• 使用 NTP 規程對時間同步進行參數化

• 信息指示功能

• 狀態和錯誤指示燈：
  通過 LED 指示出內部和外部錯誤及運行狀態，如運行 (RUN)、停止 (STOP)、重新啟動 (Restart)、測試功能 (Test function) 等。
• 測試功能：
  可使用編程設備顯示程序執行中的信號狀態，不考慮用戶程序而修改過程變量，讀取堆棧存儲器的內容，運行單獨程序步驟，并禁用程序組件。
• 信息功能：
  可使用編程設備為用戶提供有關存儲器容量和 CPU 的工作模式，以及工作和負載存儲器的當前使用率等方面的信息。

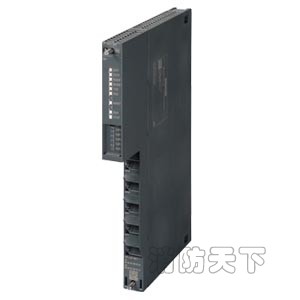

【產品名稱】 西門子CPU414-2

【產品型號】 6ES7414-2XK05-0AB0

【產品產地】 德國西門子

【產品簡介】 SIMATIC S7-400，CPU 414-2DP： 1MB（512KB代碼，512KB數據)，位處理速度45ns，集成接口：1. MPI/DP, 2. PROFIBUS DP

【產品質?！?/strong>本公司產品質量按西門子原廠質量標準，產品質保一年，按西門子原廠包裝標準，西門子原裝正品，按廠家執行標準，需方收到貨后七日內可提出異議?。?！
