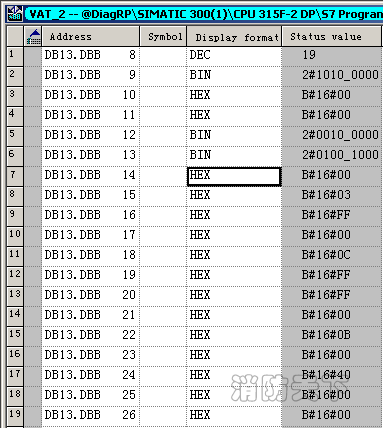

圖 9 SFC13得到的診斷信息字節

從信息中，我們可以得到故障發生在DP2網段距離中繼器大概1.2米（15：DBB22=B#16#0B）的地方，故障類型是信號線A或B斷線或缺少終端電阻（17：DBB24=B#16#40B.6）。
通過STEP7 在線診斷功能，我們看到STEP7上得到的診斷信息為：

圖 10 通過Step7 在線診斷得到的故障信息

可以看到，用戶通過程序得到的網絡診斷信息與在線信息是一致的。
通過程序得到的這些診斷信息可以在上位機畫面上進行顯示，更加方便了現場操作人員及時得到網絡故障的信息。

對于通過STEP7 診斷得到的故障發生點的位置，需要進行說明的是，每經過一個診斷站點，實際距離將減少0.7米。
即：故障位置 = 檢測距離 - (0.7 m * 檢測站點)
比如在網絡中，診斷中繼器后面第6個站點發生了故障，此時通過STEP7得到的診斷距離為30米，則實際距離應為：30-(0.7 X 5)=26.5米。

3.2 等時同步
對于硬件版本V2.0.0，軟件版本V5.0的中繼器，可以對等時同步的錯誤進行診斷。

3.2.1 等時同步的網絡設置
首先設置等時同步：
1） DP主站CPU的設置
在做為DP主站的CPU中，設置過程映像分區做為等時同步的映像區：

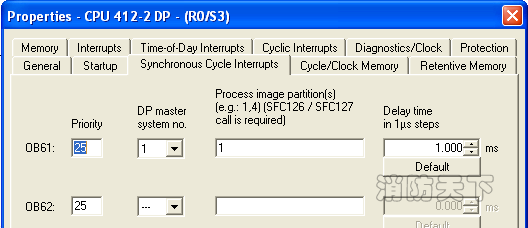

圖11 在OB61中設置映像區

2） DP總線的設置
在DP總線上，設置等時同步的功能（圖12）。

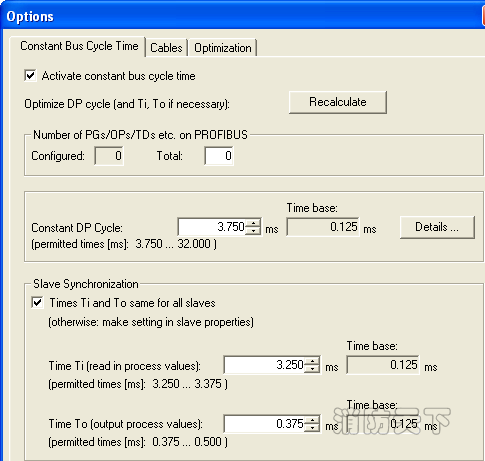

圖12 DP等時同步的總線參數設置

3） DP從站的設置
對于DP從站上需要進行同步的地址進行設置（圖13）

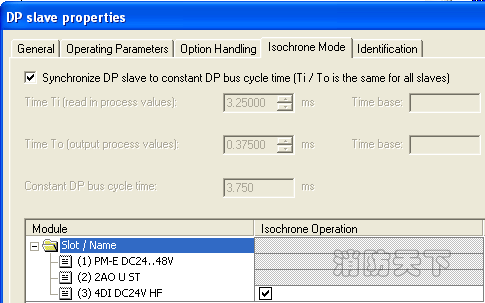

圖13 DP從站的同步設置

4） 診斷中繼器的設置
診斷中繼器上，選擇“TSYNC-Diag-Module” 模板進行組態。

圖14 同步設置

3.2.2 等時同步錯誤的診斷
同時在參數中選擇診斷功能：

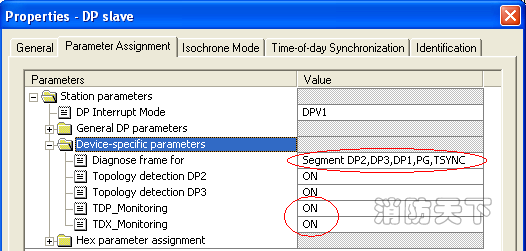

圖15 參數選擇

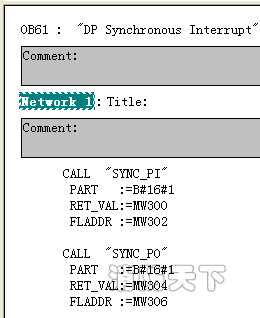

同時在OB61中調用SFC126/SFC127。

如果網絡中出現等時同步的錯誤時，將在診斷信息第84～90字節中讀取診斷信息。

4 統計緩存
對于統計緩存，除了可以通過STEP7自帶的診斷功能得到圖形化的信息，還可以通過調用SFC59“RD_REC“或SFB52 “RDREC“得到統計數據。當然，之前我們介紹的診斷緩沖區以及拓?fù)浔硪部梢酝ㄟ^(guò)調用這兩個功能塊獲得。
在調用SFC59時，一般會有調用不同數據記錄區得到不同的信息，這些數據記錄區號均可以在手冊中得到。
在下面的例程中，調用了SFC59，其中RECNUM選擇的是“16＃1F”，對應手冊，可以查到：

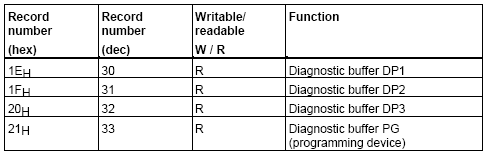

表2 數據記錄區號

這里1FH表示的是讀DP2的診斷緩沖區。

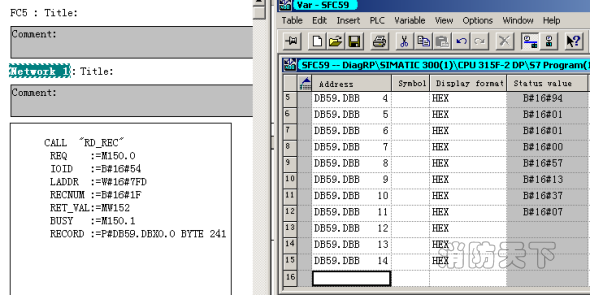

圖11 通過SFC59讀時鐘
