JC-YW-ZN01液位變送器性能可靠，價格優惠。國內領先封裝技術，使其在較深的液體中性能穩定，組件采用擴散硅進口芯片，電路采用信號隔離放大、截頻干擾設計（抗干擾能力強，防雷擊）過壓保護、限流保護、抗沖擊以及防腐等設計。JC-YW-ZN01液位變送器在實踐應用中得到廠家及客戶的高度評價。

工作原理

當傳感器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：

Ρ=ρ.g.H + Po

公式中：

P：液位計迎液面所受壓力

ρ：被測液體密度

g：重力加速度（調試時按照9.8015）

Po： 液面上大氣壓

H： 傳感器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，顯然,通過測取壓力P，可以得到液位深。



技術參數

測量介質：水、油等液體                防護等級：IP68

測量范圍：0～100m中間量程任選       長期穩定性：  ≤0.1F·S/年

壓力類型：表壓、絕壓                  負載能力：   ≤800Ω（24V供電時）

精度等級：0.1級                   溫度漂移：  ±0.01%FS/℃

供電范圍：12～36VDC                  介質溫度：-30～60℃

輸出信號：4～20mA/0～5VDC/10VDC       環境溫度：-40～85℃

探頭材料：316不銹鋼                   材質：隔膜316S,過程接頭1Cr18Ni9Ti



應用領域

航空航天▲電力▲污水處理、給水▲石油化工和制藥工業▲熱電機組▲空調機組▲制冷機組▲壓縮機組▲實驗室壓力效驗▲工業過程檢測與控制▲內燃機▲發動機▲液壓及氣動系統▲恒壓供水系統等行業液體氣體的測量與控制等▲

外形尺寸

接線圖

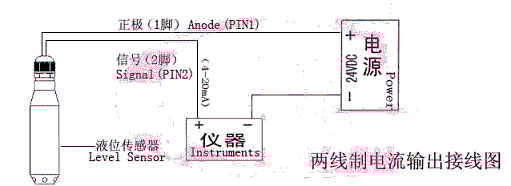

《1》紅：電源正 《2》白：信號

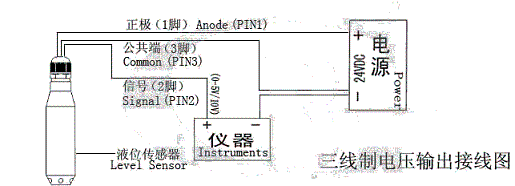

《1》紅：電源正 《2》黃：信號 《3》綠：公共端

注意：電壓輸出不能長時間反接 （反接導致傳感器報廢不在保修范圍內）

      電纜線必須超出水面接線做防護，（建議不接線直接使用傳感器本身專用電纜）
