1. 本閥為圓桶式閥體，其內部結構主要有不銹鋼浮球。本閥分為絲扣式和法蘭式兩種排氣閥。

2. QB1型適用與工作溫度≤80℃的管路上，作為排除管路內氣體的設備。



單口排氣閥工作原理

　　管內開始注水時，浮球會慢慢向上浮起，此時本閥已進行排氣。當達到一定壓力的時候，浮球緊頂住橡膠圈，說明空氣已全部從排氣嘴排出。

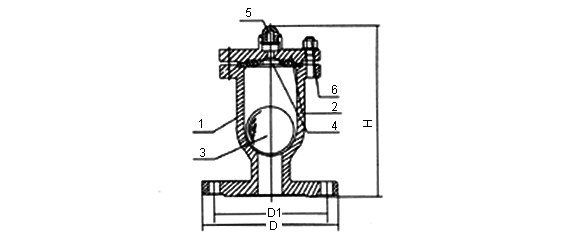

單口排氣閥零件材料

1.閥體、鑄鐵

2.閥蓋、鑄鐵

3.浮球、不銹鋼

4. 塞頭、橡膠

5.排氣嘴、黃銅

6.螺絲、螺帽、元鋼



單口排氣閥主要尺寸 單位:mm
